Ideeën

In figuur 1 is een verzameling te zien van allerlei schetsen die op grond van de geformuleerde eisen en wensen zijn ontstaan.

Figuur 1: Een verzameling van de ideeschetsen voor de vluchtwagen.



morfologische kaart

De ideeën zijn voor een goed overzicht gegroepeerd in een morfologische kaart. Deze kaart geeft inzicht in de verschillende oplossingen per ontwerpprobleem. Dit heeft geleid tot twee verschillende concepten (rood en blauw). In figuur 2 is de morfologische kaart te zien.

Figuur 2: De morfologische kaart voor het ontwerpproces van de vluchtwagen.



Concepten

Er is in de morfologische kaart te zien dat er twee concepten zijn onstaan. De rode lijn heeft geleid tot concept 1, figuur 3. De blauwe lijn heeft geleid tot concept 2, figuur 4. Er is gekozen om concept 1 door te berekeningen, daar dit op het gezicht de makkelijkste constructie betreft: de ketting hoeft niet via extra geleiding naar het achtewiel gebracht te worden (kan in één lijn), de crank verloont geen overlap met het voorwiel en het stuur bestaat niet uit een grote extra constructie.

Figuur 3: Concept 1, op basis van de rode lijn in de morfologische kaart.

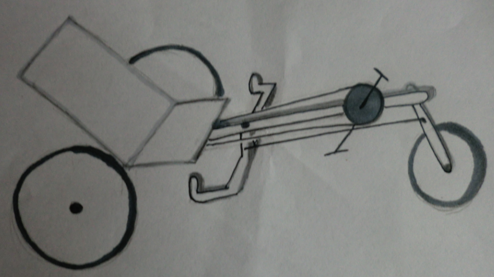

Figuur 4: Concept 2, op basis van de blauwe lijn in de morfologische kaart.
